Intelligens szolár vezérlés két tájolású napkollektorhoz, medence fűtéséhez, és radiátor fűtéshez.

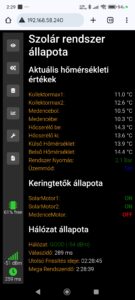

Azért hoztuk létre, mert nem találtunk hasonló megoldást. A szolár vezérlő 8 helyen méri a hőmérsékletet, memóriakártyán gyűjti az adatokat, weboldalon megjeleníti az adatokat. A webes felületen táblázatban, egy napra 1440 bejegyzésben(mintavétel) rögzíti a mért eredményeket, és a motorok működési idejét, grafikusan megjeleníthető a napi tendenciák, és minden napra készül az eszközről Log fájl. Minden adat letölthető .csv és .txt formátumban. Dallas szenzorokkal mérjük a hőmérsékleteket, mérjük az üzemi nyomást. A webről a szenzorok offszetelhetők ( a pontosság elérése érdekében), és a rendszer paraméterek változtathatók.
Tulajdonságok:

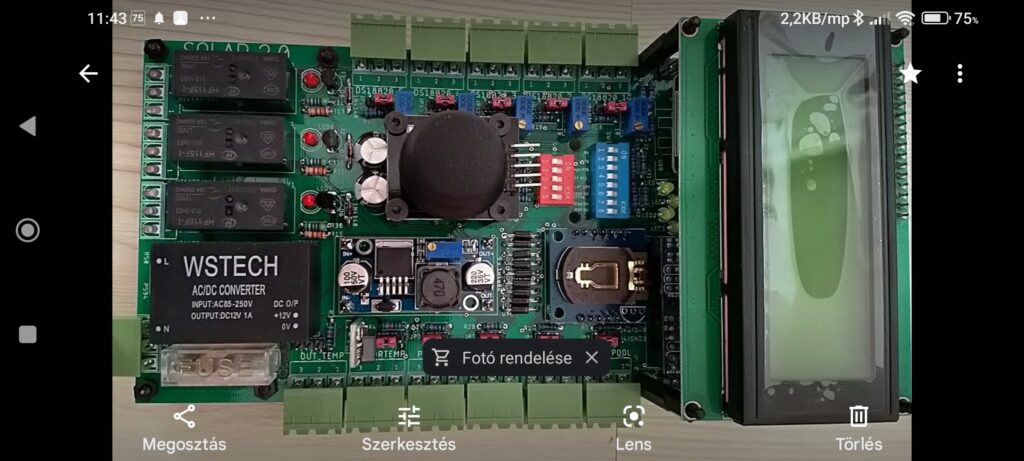

1. Mikrokontroller, az algoritmuokat futtatja, kiszolgálja a szenzorokat.
2. mikrokontroller a web kiszolgálásért
DS18B20 hőmérsékletekhez, DHT a külső belső hőmérőkhöz, nyomásmérő a rendszerhez.

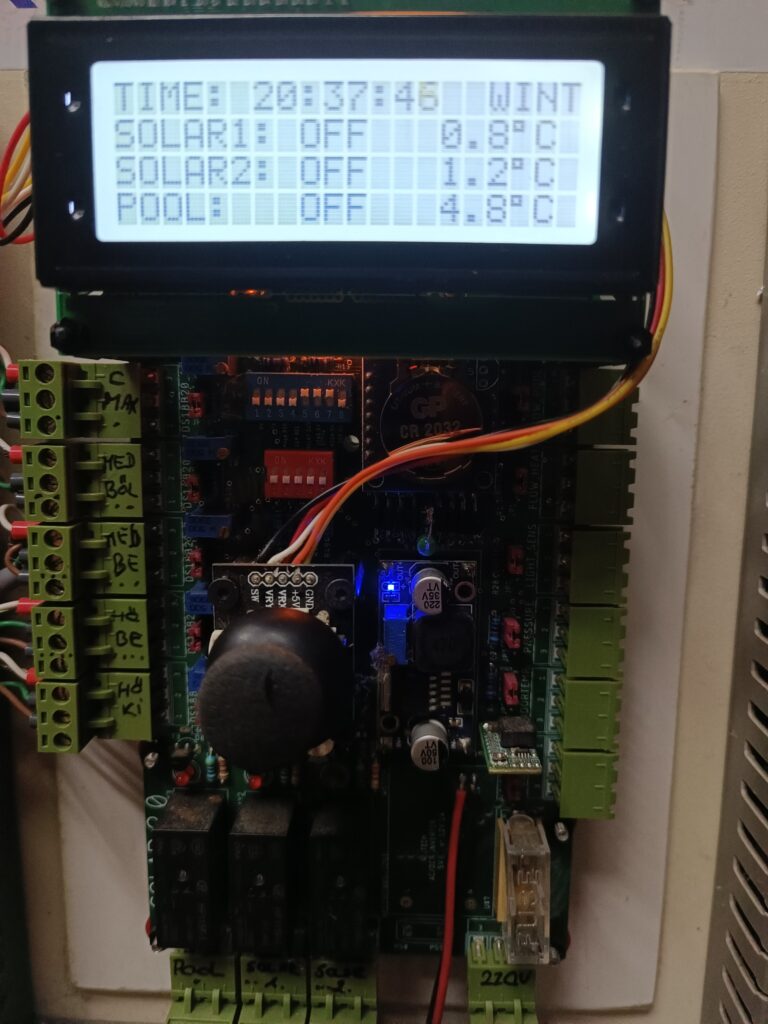

4x20-as rendszerkijelző
Szenzor hiba, túlmelegedés hiba, nyomás probléma esetére vészmegoldás, és visszajelzés a kár csökkentés érdekében.
Az eszközön is közvetlenül beállíthatóak a paraméterek, szikronizál a weboldallal.
Az adatok .csv, a log fájlok .txt formátumban.
Sidebar az áttekinthetőségért: adatok, beállítások, táblázatok, grafikonok, manuális vezérlés, log.
Kétirányú RS232 kommunikáció a mikrokontrollerek között.

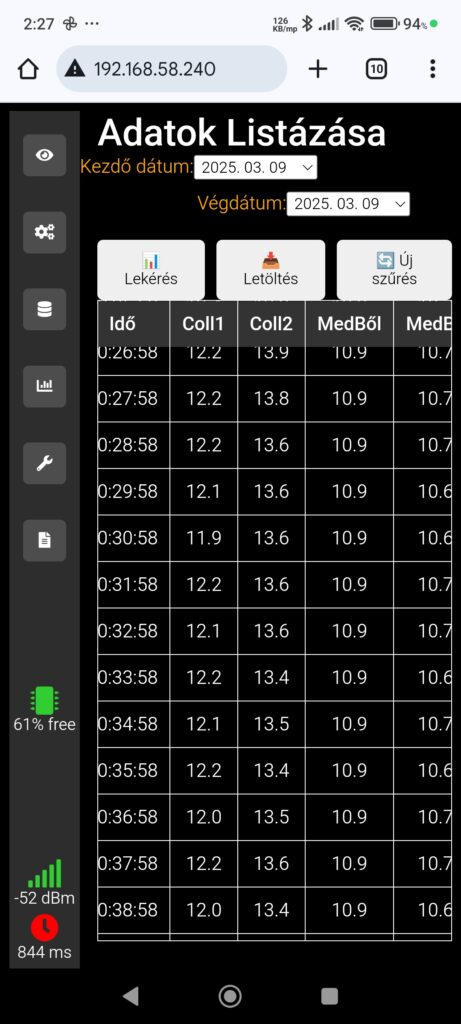

Vizulás és letöltehető táblázatok, megjeleníthető grafiknok.

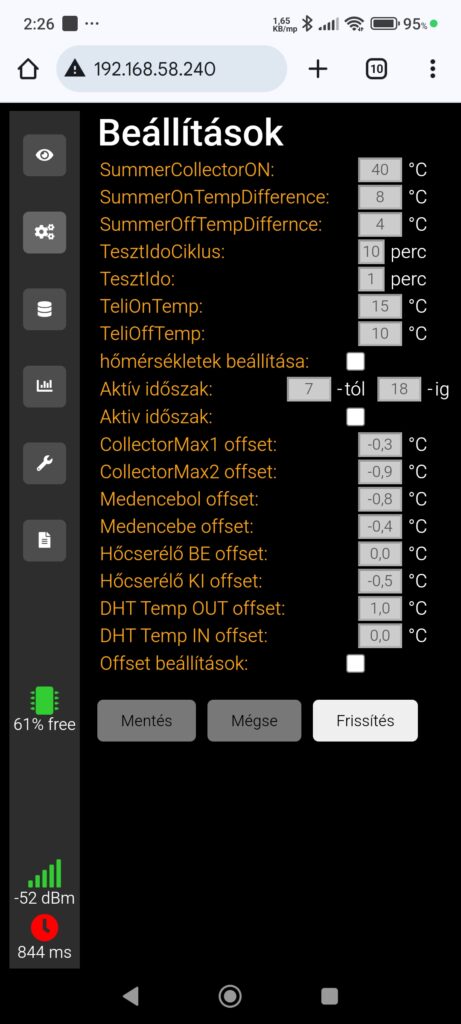

Beállítások a működéshez, offszetekhez.

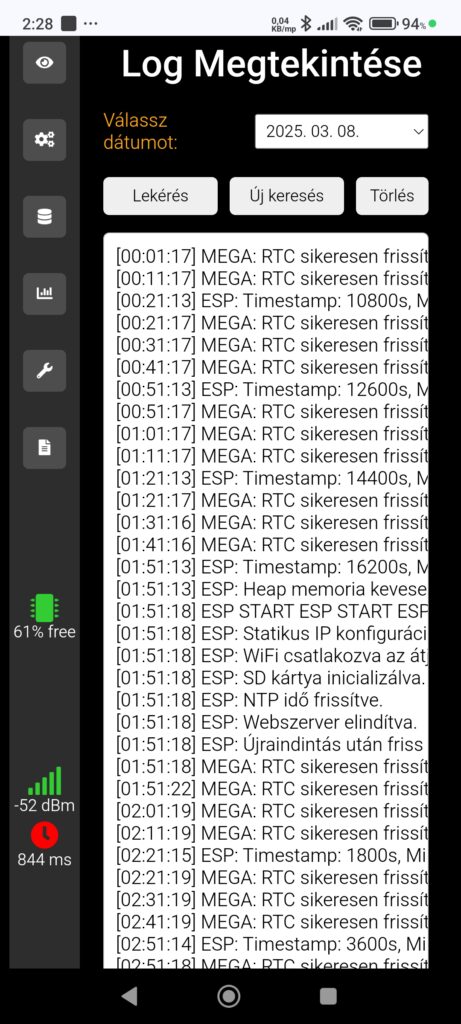

Logok a működésről, beállítások változásáról.
Miért hoztuk létre?
A rendszer fejlesztését az indokolta, hogy nem találtunk olyan komplex és bővíthető megoldást , amely hatékonyan kezeli a szolár fűtésvezérlést, az adatgyűjtést és az energiaoptimalizálást.
✅ Többpontos hőmérsékletmérés : 8 különböző helyen figyeli a szolár rendszer hőmérsékletét:
🔹 A szivattyúk intelligens vezérlése biztosítja a hatékony működést minimális energiafogyasztás mellett.
🔹 A rendszer folyamatosan monitorozza a hőmérsékleti értékeket , és csak akkor kapcsolja be a keringtető szivattyúkat, ha a hőmérséklet-különbség megfelelő.
🔹A kollektor motorok állíthatók teszt üzemmódban, hogy minimalizálják a felesleges áramfogyasztást.
📊 Rendszeres adatnaplózás : A rendszer minden értéket és beállítást 10 másodpercenként rögzít egy memóriakártyára.

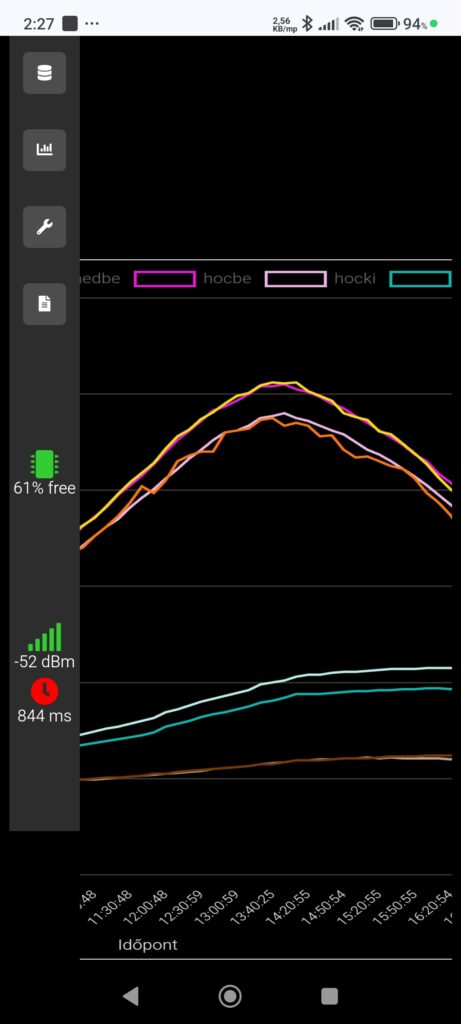

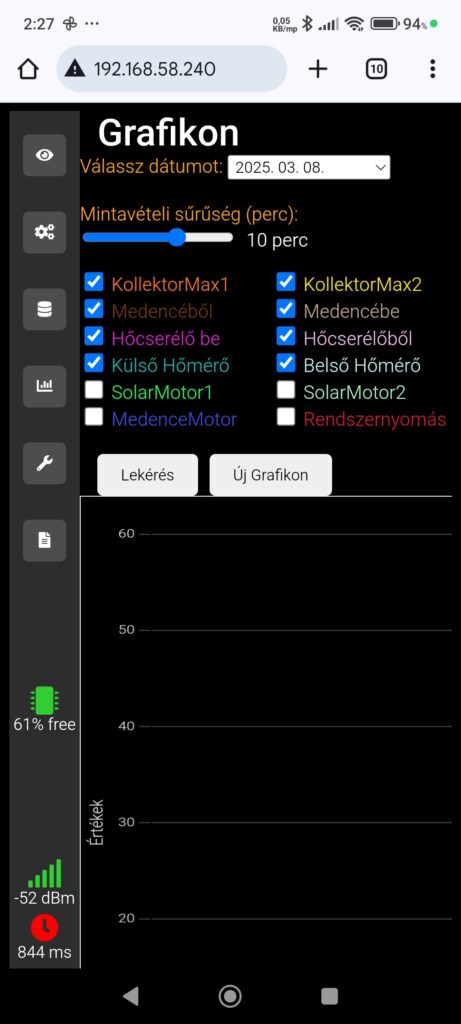

📉 Grafikonos térkép : A webes felületen az összegyűjtött adatok grafikonok esetén elemezhetők , segítve a finomhangolást.
📂 Letölthető adatok : Az összes mérési eredmény és működési adat .CSV és .TXT formátumban elérhető .
🚀 A rendelkezésre álló álló adatok alapján a rendszer tovább bővíthető automatikus beállításokkal , hogy a lehető legtöbb hőt a legkevesebb energiafelhasználással nyerje ki.
🔧 A cél egy önoptimalizáló algoritmus beépítése, amely az aktuális adatok alapján dinamikusan módosítja a beállításokat.
🔴 Szenzorfigyelés : A rendszer folyamatosan ellenőrzi a szenzorok állapotát, és hibás működés esetén beavatkozik.
🔵 Túlmelegedés elleni védelem : Ha a rendszer veszélyes magas hőmérsékletet érzékel, azonnali védelmi aktiválást.
✔ Pontosabb hőmérséklet-szabályozás → Hatékonyabb fűtés és hőhasznosítás.
✔ Költséghatékony működés → Csak akkor használ energiát, amikor szükséges.
✔ Megbízható adatgyűjtés és visszakereshetőség → Könnyebb rendszer-optimalizáció.
✔ Automatizált működés → Kevesebb emberi beavatkozás, nagyobb hatékonyság.
